实验室设计别踩雷!教你get实验室设计排雷技巧《重庆三迈2023-07-25》

设计建设合理的实验室可以使我们工作学习更加便捷、舒适。然而,也有许多实验室在设计建设之初,因为各种原因,在设计建设方面存在许多漏洞,给实验人员带来许多不便,下面总结了一些实验设计建设常见雷区与槽点,以及在实验室设计建设应注意的15条意见建议。


以下是网友们对实验室不合理设计的一些雷区:


A:我们实验室太小了,但是领导顾及面子又老买仪器,所以好多仪器摆放都不符合要求,用起来也是不方便啊!
点评:每种设备靠墙位置甚至是与其他设备的空间制造商一般都是有规定最小距离的。很多实验室都为了省地方把设备靠得很紧密,有可能导致设备寿命缩短。完美的设备与分析工作者操作空间的协调搭配体现了科学化、人性化的规划设计。

B:不锈钢原子吸收罩无法避免酸液雾化问题,如何解决?!
点评:这是所有通风系统的问题,没有办法根治,只是建议在每次试验过后,抽风装置空转2分钟以后再关闭,减少在管中残留的量。

C:我们单位的实验室好像没有预留维修通道!
点评:没有留合适的清洁和维修通道,对于仪器的维护、保养以及维修都会造成不便。比如说,ICP-OES还要定期在仪器后面做换冷却水的维护,就更加不方便了。

D:我们的实验室实验台面高度好像有点高,不太标准,每天在上面移液、处理样品的时候很多,感觉好累。
点评:关于实验室台面高度,中国:850mm;美国、德国:900~920mm;日本:800mm。长根据房间尺寸,可为1500-3000mm。

E:我们通风橱下面的柜子是用来装一些盐酸、硝酸这类的试剂用的,做灰分消化的,打开一看,里面真是惨不忍睹,被酸腐蚀的的面目全非。
点评:对于存放带有腐蚀性的试剂或药品时,柜子的底面材料需要特殊考虑一些防腐的材料,显然你们实验室主任没有考虑到这一点啊,估计只能整体换掉这柜子了,成本会很高,有点浪费。

F:作为第三方实验室,你们也知道我们业务量多大了,大家都在做实验的时候,总觉得大家会撞来撞去,所以这个实验室设计肯定是有问题的吧?
点评:其实,有相关标准,实验台与实验台通道划分标准(通道间隔用L表示):L >500mm时,一边可站人操作;L >800mm时,一边可坐人操作;L >1200mm时,一边可坐人,一边可站人,中间不可过人;L >1500mm时,两边可坐人,中间可过人;L >1800mm时,两边可坐人,中间可过人可过仪器。对于人数较多的实验室是应该重新规划的。


实验室建设的15条注意事项





一个合格的实验室是需要考虑这15条的!

化验室用房大致分为三类:精密仪器实验室、化学分析实验室、辅助室(办公室、储藏室、钢瓶室等)。

所以不同功能的实验室房屋对于结构、环境、室内设施等有其特殊的要求,在筹建新化验室或改建原有化验室时都应考虑。

1、化验室要求远离灰尘、烟雾、噪音和震动源的环境中,因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁(车间化验室除外)。为保持良好的气象条件,一般应为南北方向。

2、根据化验任务需要,操作过程中常产生有害的气体或蒸气。因此,通风设备要安装到位,通风柜要用起来。

3、建筑要求 化验室的建筑应耐火或用不易燃的材料建成,隔断和顶棚也要考虑到防火性能。可采用水磨石地面,窗户要能防尘,室内采光要好,门应向外开,大实验室应设两个出口,以利于发生意外时人员的撤离。

4、供水和排水 供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要,室内总阀门应设在易操作的显著位臵,下水道应采用耐酸碱腐蚀的材料,地面应有地漏。

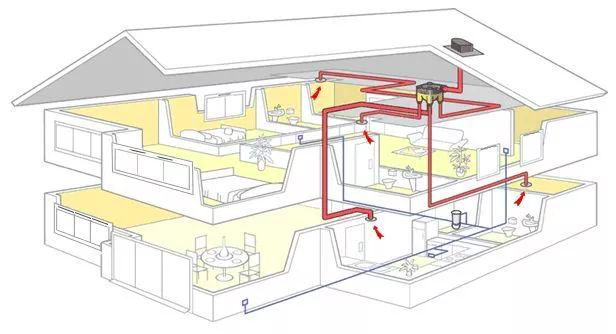

5、通风设施 由于化验工作中常常会产生有毒或易燃的气体,因此化验室要有良好的通风条件,通风设施一般有3种:

①全室通风 采用排气扇或通风竖井,换气次数一般为5次/时;

②局部排气罩 一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生有害气体的上方,设置局部排气罩以减少室内空气的污染;

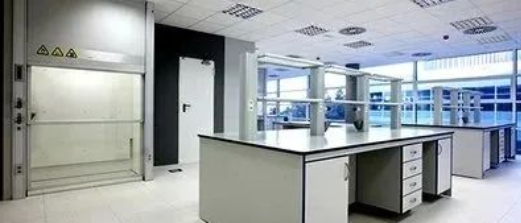

③通风柜 这是实验室常用的一种局部排风设备。内有加热源、水源、照明等装置。可采用防火防爆的金属材料制作通风柜,内涂防腐涂料,通风管道要能耐酸碱气体腐蚀。风机可安装在顶层机房内,并应有减少震动和噪音的装置,排气管应高于屋顶2m以上。一台排风机连接一个通风柜较好,不同房间共用一个风机和通风管道易发生交叉污染。

6、煤气与供电 有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用电。照明最好采用荧光灯。

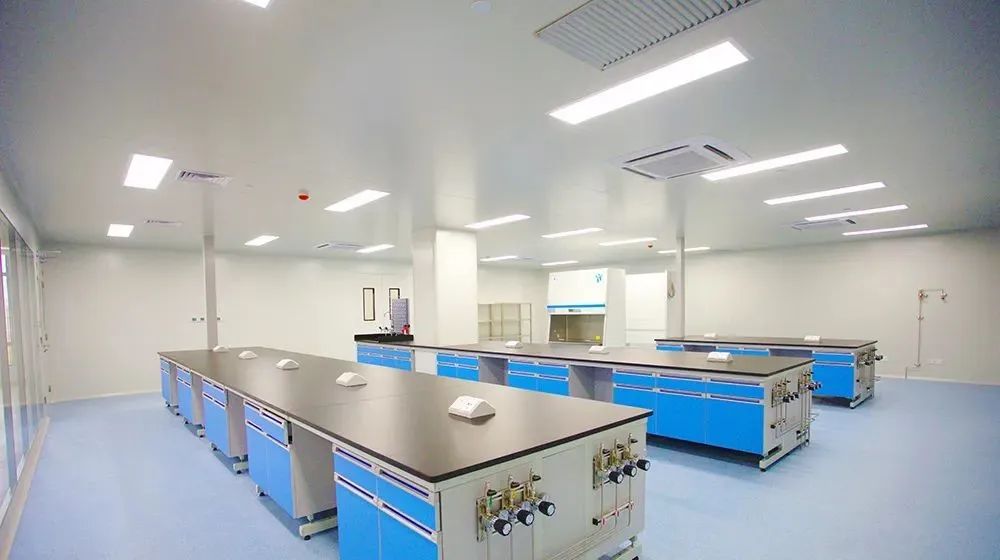

7、实验台 实验台主要由台面、台下的支架和器皿柜组成,为方便操作,台上可设药品架,台的两端可安装水槽。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀,耐热,不易碰碎玻璃器皿等。

8、精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能,室温尽可能保持恒定。

9、为保持一般仪器良好的使用性能,温度应在15~30℃,有条件的最好控制在18~25℃。湿度在60%~70%,需要恒温的仪器室可装双层门窗及空调。

10、仪器室可用水磨石地或防静电地板,不推荐使用地毯,因地毯易积聚灰尘,还会产生静电。

11、大型精密仪器室的供电电压应稳定,一般允许电压波动范围为±10%。必要时要配备附属设备(如,稳压电源等)。

12、气相色谱室及原子吸收分析室因要用到高压钢瓶,最好设在就近室为能建钢瓶室(方向朝北)的位置。

13、放仪器用的实验台与墙距离500mm,以便于操作与维修,室内有有良好的通风,原子吸收仪器上方设局部排气罩。

14、药品储藏室 药品储藏室房间应朝北、干燥、通风良好,顶棚应遮阳隔热,门窗应坚固,室内设排气降温风扇,采用防爆型照明灯具。备有消防器材。

15、钢瓶室 易燃或助燃气体钢瓶要求安放在室外的钢瓶室内,钢瓶室要求远离热源、火源及可燃物仓库。钢瓶室要用非燃或难燃材料构造,墙壁用防爆墙,轻质顶盖,门朝外开。要避免阳光照射,并有良好的通风条件。



实验室设计方案




实验室设计方案有怎样的流程?
在前期准备工作的基础上,实验室建筑设计工作一般分为初步设计和施工图设计两个阶段,对于大型实验室工程设计在初步设计之前应进行方案设计,小型建筑工程设计可以用方案设计代替初步设计。

(1)方案设计
根据实验室建设的任务及基本要求,在前期准备工作的基础上进行建筑方案设计,一般要求设计方案满足实验室的功能,在外观上要求有时代感,符合城市建设规划。一般可提出几个或十几个设计方案,供建设单位及有关部门选择,经过专家论证、审核、比较,提出一个实施方案或兼顾几个方案的优点进一步做出修改而获得较为满意的设计方案。

(2)初步设计
在方案设计的基础上进一步进行设计的具体实施方案,是进行施工图设计的主要依据。其内容主要包括:设计依据、设计构思、总平面图、主要建筑工程项目的方案设计、主要材料用量、工艺设计、主要设备选型、三废治理、生活组织与劳动定员、有关技术经济指标、抗震人防、建设顺序与期限及总概算等。

(3)施工图设计
根据已批准的初步设计文件,详细给出各有关专业工程的尺寸、细部做法等指导现场施工安装、安排材料设备,并据此做出详细预算是最后阶段的设计工作。其主要内容应包括:总平面、建筑、结构、给排水、电气、采暖通风及其他有关的专业设备系统的设计;精确详细地交代它们的位置净距、坐标、标高、构造形式、节点详图、用料做法、尺寸、坡向、材质型号、设备规格或选用的标准图纸构件详图索引号、施工安装的技术要求和特殊部位的检验方法等。



   总   结





实验室仪器摆放的设计是一个实验室设计中的重点和难点之一。实验仪器的摆放看似简单,可实际上需要考虑的因素非常多。实验仪器是否可以良好安全地运行,是否可以妥善地得到保护,是否可以将环境对其的影响度降到最低,相互之间是否有影响,实验人员是否可以方便地使用等等问题,都是在考虑实验室仪器摆放位置的时候需要关注的问题。合理的布置实验仪器,不仅需要设计人员对仪器设备本身,对环境、供水、供气、供电、废液废气的排放等方面的特殊要求非常了解外,还需要设计人员具有相当丰富的建筑工程设计及施工管理等方面的知识。
