地线的作用

 地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线。地线接在外壳上，以防电器因内部绝缘破坏外壳带电而引起的触电事故。地线是接地装置的简称。

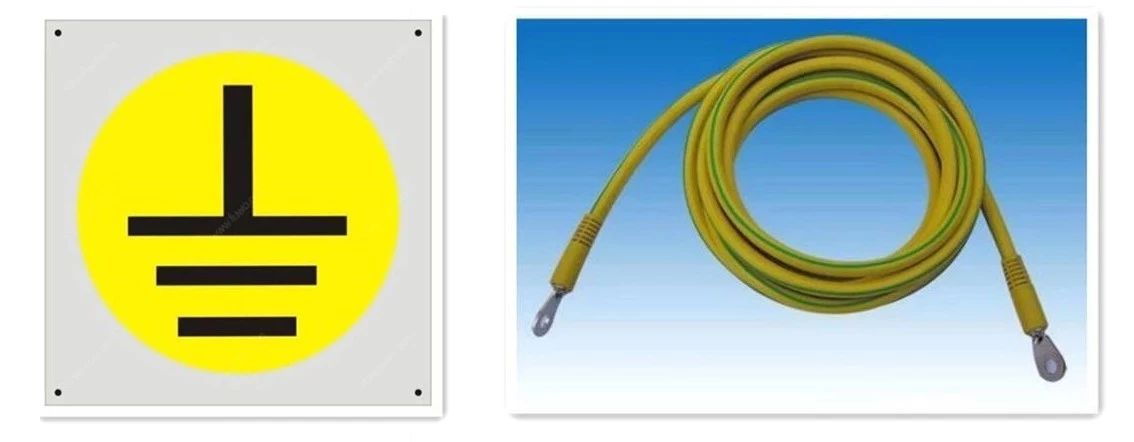

地线一般采用黄绿双色线

且配有特定标识

如下图所示

1、防雷保护接地为避免建筑物和其内部的人员与设备遭受雷击，而将雷击电流引入大地的一种接地，它通过避雷针或接闪器、引下线和接地极，将雷击电流引入大地的，防雷接地电阻应小于10Ω。

2、现代建筑普遍采用钢筋水泥框架结构，将实验室周边结构中的钢筋做电气联结，建筑物钢筋自然接地或与接地干线联结，形成一个接地的等电位法拉第笼，既具有电磁屏蔽的效果，又有防静电作用。实验室还应选择防静电的建筑和装饰材料，同时控制实验室湿度在50％左右，防止静电发生。

实验室建筑接地一般比较复杂，且与我们仪器不连接。这里就不详细介绍了。

辅助电气设备接地主要包括照明、空调、电梯、新风机、排风机、除湿机、气泵、实验通风橱等高电压、大电流和干扰强的通用电气设备和系统的接地。其接地方式可以参照通用电气设备接地标准处理。为避免对分析仪器的电气干扰，应采用单独的供电回路和地线。一般可与实验室建筑接地通用。

1、提供直流地：直流信号接地也称电子地、信号地和直流工作地，包括模拟地、数字地等，一般是直流电源的负极或零伏点，主要构成低电平信号和直流工作电流流回源的低阻抗通路和建立整个电子系统基准参考点。

2、提供功率地线：功率地将交直流电源造成的干扰泄入大地的接地称为功率地，它相对直流接地属于大电流噪音接地，故称功率地。功率地包括交直流电源滤波器的接地、防瞬态过电压保护接地(浪涌吸收器的接地)、交流电机和交流继电器等交流电气部件等的接地。

3、提供安全接地：安全地通常是分析仪器的金属外壳接地，是一种简单而有效地预防人体触电伤亡的安全措施。由于漏电或电源绝缘损坏等原因，有可能使仪器金属外壳带危险电压，而安全地使故障电流有返回电源的通路，降低人体接触故障仪器金属外壳的对接触电压．同时使线路上的保护器(断路器、保险丝、漏电保护器)及时断开，防止故障电源造成人体触电伤亡和电气火灾。

4、提供屏蔽接地：屏蔽接地指对外界电磁干扰进行屏蔽，主要有静电屏蔽和电磁屏蔽，用良好的金属材料做成屏蔽层，并将屏蔽层可靠接地，这样可起到电磁和静电两种屏蔽作用，既可以抗外界电力线干扰。又可以抗高频电磁波干扰。

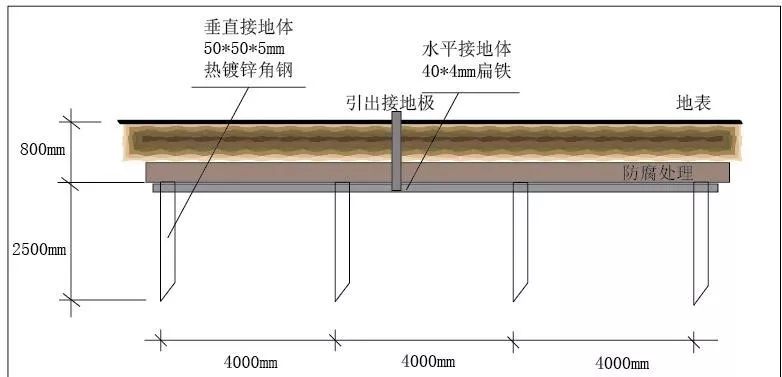

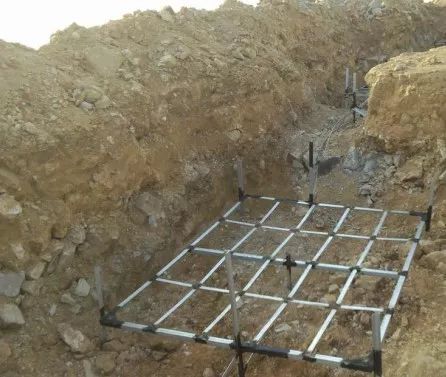

下图是标准的实验室地线仪器地线安装方法：

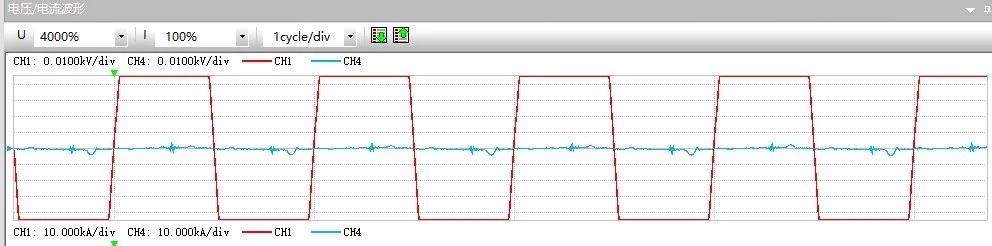

公共地线

独立地线

如上两幅图为同一用户接入公共地线和独立地线的电源监测图。

从图中可以看出，由于客户地线接入设备比较多，公共地线中存在很多杂乱无章的干扰信号，而客户改接了独立地线后，干扰信号明显小了很多。

目前很多实例已经证实这些杂乱的干扰信号不仅仅会影响分析仪器的测试结果，更有甚者会影响仪器核心部件的使用寿命。

1、对主板通讯单元的影响：

干扰信号第一个“攻击”的就是主板的通讯单元。且如果不真正解决地线干扰信号问题，这个问题会反复出现。主板上通讯单元会不定期的损坏。

2、对高压发生单元的影响：

由于高压产生装置都是小信号控制大电压，当控制单元被干扰信号影响后很可能发生过压过流现象，从而导致高压装置烧坏。这类故障损失比较严重，维修价格通常都比较高。
